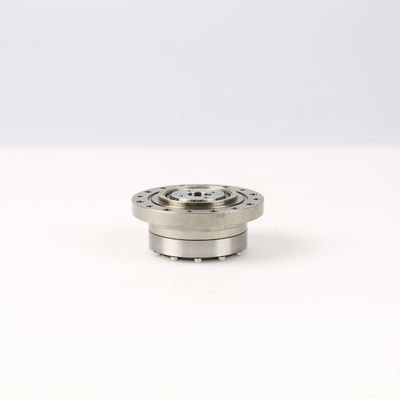

Luz 20 łuków / s 30 obr./min. Reduktor napędu harmonicznego, stal nierdzewna
Szczegóły Produktu:
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | Wanshsin |
Orzecznictwo: | ISO9001, CE, CCC |
Numer modelu: | WSHG-25-100 |
Zapłata:
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | opakowanie kartonowe |
Czas dostawy: | 3-7 dni roboczych |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 10 000 sztuk miesięcznie |
Szczegóły informacji |
|||
Seria rozmiarów: | 14/17/20/25/32 | Moment wyjściowy: | 3,5 Nm - 160 Nm |
---|---|---|---|
Znamionowa prędkość wejściowa: | 3000-3500 obr./min | Układ przekładni: | Harmoniczny |
Wał wyjściowy: | Wyjście wału pełnego / wyjście wału drążonego | Długość życia: | 10000-15000 godzin |
Dostosowywanie: | Do przyjęcia | Materiał: | Stal nierdzewna |
High Light: | Harmonic Drive Reducer,30rpm Harmonic Drive Reducer,30rpm Harmonic Gear Reducer |
opis produktu
Luz redukujący harmoniczne ≤ 20 łuku / s Prędkość wyjściowa 30-200 obr./min dla maszyn CNC
CECHY PRODUKTU
1. Luz boczny zębów można regulować.
W zazębieniu harmonicznej przekładni zębatej szczelina między elastyczną linią a sztywnym kołem zębatym zależy głównie od kształtu generatora fal i profilu zębów dwóch kół zębatych.Dlatego luz można regulować, aby zmniejszyć luz przekładni, nawet w niektórych przypadkach.Może osiągnąć zerowy prześwit boczny
2. Wysoka sprawność transmisji.
W porównaniu z innymi przekładniami o tym samym przełożeniu, transmisja harmonicznych ma wysoką sprawność ze względu na niewielką liczbę ruchomych części i małą prędkość zazębiającej się powierzchni zęba.Przy różnicy w przełożeniach (u = 60-250) sprawność wynosi około 65 -Około 90% (niższa sprawność transmisji fali złożonej harmonicznej), zużycie powierzchni zębów jest bardzo małe.
3. Dobra współosiowość.
Szybkoobrotowy i wolnoobrotowy wał harmonicznego reduktora biegów są umieszczone na tej samej osi.
4. Dogodnie realizować transmisję różnicową.
Ze względu na trzy podstawowe komponenty harmonicznej przekładni zębatej, dowolne dwa mogą być aktywne, a trzeci może być napędzany.Jeśli napędzany jest generator fal, sztywne koło i elastyczne koło, można utworzyć mechanizm różnicowy.Dogodnie realizuj szybkie i powolne warunki pracy.Ma to wielką wartość praktyczną w mechanizmie przemieszczania narzędzi w wielu obrabiarkach.Przy odpowiedniej konstrukcji można znacznie zmienić wydajność strukturalną części obrabiarki, która przemieszcza narzędzie.
Model | Stosunek | Znamionowy moment obrotowy przy wejściu 2000r / min | Maksymalna dozwolonaMoment obrotowy do uruchamiania i zatrzymywania |
Maksymalna dozwolona Średni moment obciążenia |
Maksymalny dopuszczalny chwilowy moment obrotowy | Maksymalna dopuszczalna prędkość wejściowa | Arcsec |
Długość życia (godziny) |
WCSF | 50-120 | 5,4-137 | 18-353 | 6,9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
WCSG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
WSHG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
WSHD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
WCSD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
P: Co powinienem podać, wybierając skrzynię biegów / reduktor prędkości?
Odp .: Najlepszym sposobem jest podanie parametru na rysunku silnika.Nasz inżynier sprawdzi i poleci najbardziej odpowiedni model skrzyni biegów w celach informacyjnych.Lub możesz również podać poniższą specyfikację:
1) Typ, model i moment obrotowy.
2) Stosunek lub prędkość wyjściowa
3) Warunki pracy i sposób podłączenia
4) Jakość i nazwa zainstalowanej maszyny
5) Tryb wejściowy i prędkość wejściowa
6) Model marki silnika lub rozmiar kołnierza i wału silnika
P: Czy jesteś producentem silników?
Odp.: Tak, jesteśmy producentem silników.opracowujemy i produkujemy zarówno silniki, jak i reduktory biegów w naszej własnej fabryce.
P: Jak długo trwa realizacja zamówienia?
Odp.: Zwykle twoje zamówienie może zostać dostarczone w ciągu 7-15 dni, niektóre gorące produkty mogą być szybko dostarczone w ciągu 1 tygodnia.To zależy od ilości.
P: Czy mogę najpierw pobrać próbkę?
Odp.: Oczywiście, mamy zaszczyt zaoferować Ci próbkę do testu przed złożeniem formalnego zamówienia.
