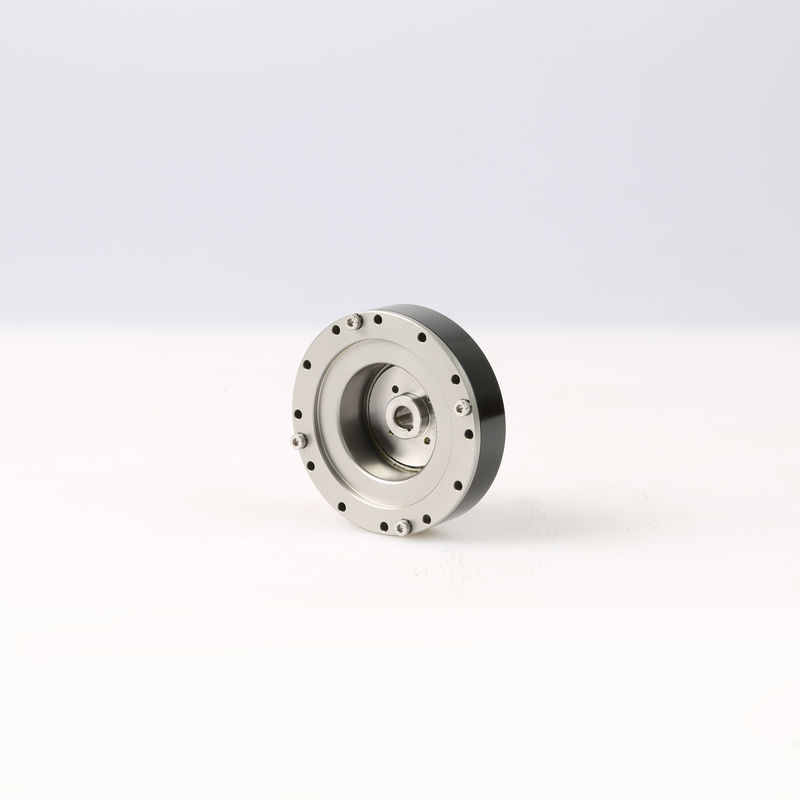

3,5Nm Harmoniczny reduktor naprężeń fal przekładniowych Wysoka dokładność transmisji
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Wanshsin |
| Orzecznictwo: | ISO9001, CE, CCC |
| Numer modelu: | WSHG-25-100 |
Zapłata:
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | opakowanie kartonowe |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 10 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Seria rozmiarów: | 14,17,20,25,32 | Współczynnik redukcji: | 50,80,100,120 |
|---|---|---|---|
| Moment wyjściowy: | 3,5 Nm - 160 Nm | Znamionowa prędkość wejściowa: | 3000-3500 obr./min |
| Maksymalna prędkość wejściowa: | 8000 obr / min | Prędkość wyjściowa: | 30-200 obr./min |
| Długość życia: | 10000-15000 godzin | kolor: | Stal nierdzewna |
| High Light: | Harmoniczny reduktor naprężenia fali przekładni,reduktor naprężenia fal 3,5 Nm |
||
opis produktu
Współczynnik redukcji przetwornika harmonicznego przetwornika 1: 50,80,100,120 Prędkość wyjściowa 30-200 obr./min dla wycinarki strumieniem wody
CECHY PRODUKTU
1. Wysoka dokładność transmisji.
2. Płynny ruch, brak uderzeń, niski poziom hałasu.
3. Luz boczny zębów można regulować.
4. Prosta konstrukcja, mały rozmiar i niewielka waga.
5. Duży zakres przełożenia.
6. W tym samym czasie występuje wiele zazębiających się par zębów.
7. Wysoka sprawność transmisji.
8. Dobra współosiowość.
9. Dogodnie realizować transmisję różnicową.
Zasada działania harmonicznego reduktora biegów
Jako reduktor, harmoniczny reduktor biegów jest często w stanie: napędza generator fal, kołowy splajn jest nieruchomy, koniec wyjściowy flexspline
Kiedy generator fal jest umieszczony wewnątrz flexspline, flexspline jest zmuszany do uzyskania eliptycznego kształtu, powodując, że zęby flexspline sprzęgają się z profilem zębów okrągłego splajnu wzdłuż większej osi elipsy, z zębami całkowicie odłączonymi od mniejszej osi elipsy
Obrót generatora fal powoduje, że flexspline odkształca się w sposób ciągły, zęby zmieniają stan roboczy w procesie sprzęgania i rozłączania, a tym samym realizowana jest transmisja ruchu między generatorem fal a flexspline.
| Model | Stosunek | Znamionowy moment obrotowy przy wejściu 2000r / min | Maksymalna dozwolonaMoment obrotowy do uruchamiania i zatrzymywania |
Maksymalna dozwolona Średni moment obciążenia |
Maksymalny dopuszczalny chwilowy moment obrotowy | Maksymalna dopuszczalna prędkość wejściowa | Arcsec |
Długość życia (godziny) |
| WCSF | 50-120 | 5,4-137 | 18-353 | 6,9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
P: Co powinienem podać, wybierając skrzynię biegów / reduktor prędkości?
Odp .: Najlepszym sposobem jest podanie parametru na rysunku silnika.Nasz inżynier sprawdzi i poleci najbardziej odpowiedni model skrzyni biegów w celach informacyjnych.Lub możesz również podać poniższą specyfikację:
1) Typ, model i moment obrotowy.
2) Stosunek lub prędkość wyjściowa
3) Warunki pracy i sposób podłączenia
4) Jakość i nazwa zainstalowanej maszyny
5) Tryb wejściowy i prędkość wejściowa
6) Model marki silnika lub rozmiar kołnierza i wału silnika
P: Czy jesteś producentem silników?
Odp.: Tak, jesteśmy producentem silników.opracowujemy i produkujemy zarówno silniki, jak i reduktory biegów w naszej własnej fabryce.
P: Jak długo trwa realizacja zamówienia?
Odp.: Zwykle twoje zamówienie może zostać dostarczone w ciągu 7-15 dni, niektóre gorące produkty mogą być szybko dostarczone w ciągu 1 tygodnia.To zależy od ilości.
P: Czy mogę najpierw pobrać próbkę?
Odp.: Oczywiście, mamy zaszczyt zaoferować Ci próbkę do testu przed złożeniem formalnego zamówienia.
