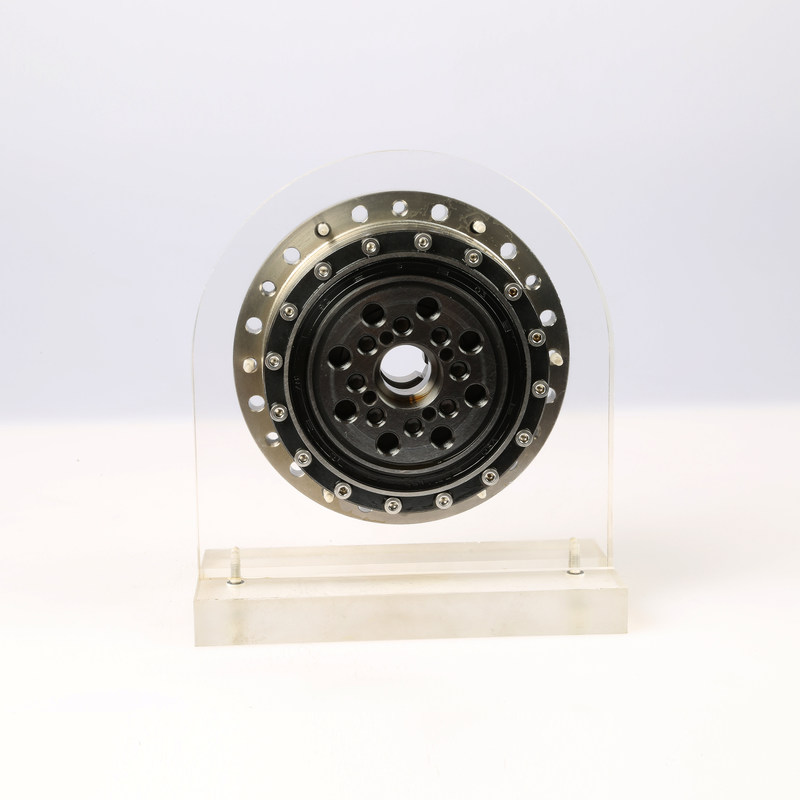

Moment wyjściowy 100Nm reduktor harmonicznych napędu żywotność 15000h reduktor silnika przekładniowego
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Wanshsin |
| Orzecznictwo: | ISO9001, CE, CCC |
| Numer modelu: | WSHG-25-100 |
Zapłata:
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | opakowanie kartonowe |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 10 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Seria rozmiarów: | 14,17,20,25,32 | Współczynnik redukcji: | 50,80,100,120 |
|---|---|---|---|
| Moment wyjściowy: | 3,5 Nm-160 Nm, 100 Nm | Prędkość wyjściowa: | 30-200 obr./min |
| Znamionowa prędkość wejściowa: | 3000-3500 obr./min | Maksymalna prędkość wejściowa: | 8000 obr / min |
| Długość życia: | 10000-15000 godzin | kolor: | Srebro |
| Podkreślić: | Żywotność 15000h Reduktor napędu harmonicznego,100Nm Reduktor napędu harmonicznego,100Nm Reduktor silnika przekładniowego |
||
opis produktu
Harmonic Driver Reducer Rozmiar 14/17/20/25/32 Wyjściowy moment obrotowy 3,5-160 Nm dla maszyny drukarskiej
CECHY PRODUKTU
Reduktor harmonicznych składa się z trzech podstawowych elementów: generatora fal, elastycznej linii i okrągłego splajnu.
Generator fal: składa się z łożyska kulkowego i eliptycznej krzywki.Generator fal jest zwykle przymocowany do końcówki wejściowej, wewnętrzny pierścień łożyska jest zamocowany wokół krzywki, powodując odkształcenie zewnętrznego pierścienia łożyska do kształtu eliptycznego
Flexspline: jest to elastyczny, cienkościenny element z zębami zębatymi na zewnętrznej powierzchni, zwykle mocowany na końcu wyjściowym.
Okrągły splajn: jest to sztywny stalowy pierścień z wewnętrznymi zębami.Zwykle ma dwa zęby więcej niż flexspline i generalnie jest zamontowany na obudowie
Zalety:
1. Luz boczny zębów można regulować
2. Wysoka sprawność transmisji
3. Dobra współosiowość
4. Dogodnie realizować transmisję różnicową
5. Prosta konstrukcja, mały rozmiar i niewielka waga
6. Duży zakres przełożeń
7. W tym samym czasie występuje wiele zazębiających się par zębów
8. Wysoka dokładność transmisji
9. Płynny ruch, brak uderzeń, niski poziom hałasu
| Model | Stosunek | Znamionowy moment obrotowy przy wejściu 2000r / min | Maksymalna dozwolonaMoment obrotowy do uruchamiania i zatrzymywania |
Maksymalna dozwolona Średni moment obciążenia |
Maksymalny dopuszczalny chwilowy moment obrotowy | Maksymalna dopuszczalna prędkość wejściowa | Arcsec |
Długość życia (godziny) |
| WCSF | 50-120 | 5,4-137 | 18-353 | 6,9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
P: Co powinienem podać, wybierając skrzynię biegów / reduktor prędkości?
Odp .: Najlepszym sposobem jest podanie parametru na rysunku silnika.Nasz inżynier sprawdzi i poleci najbardziej odpowiedni model skrzyni biegów w celach informacyjnych.Lub możesz również podać poniższą specyfikację:
1) Typ, model i moment obrotowy.
2) Stosunek lub prędkość wyjściowa
3) Warunki pracy i sposób podłączenia
4) Jakość i nazwa zainstalowanej maszyny
5) Tryb wejściowy i prędkość wejściowa
6) Model marki silnika lub rozmiar kołnierza i wału silnika
P: Czy jesteś producentem silników?
Odp.: Tak, jesteśmy producentem silników.opracowujemy i produkujemy zarówno silniki, jak i reduktory biegów w naszej własnej fabryce.
P: Jak długo trwa realizacja zamówienia?
Odp.: Zwykle twoje zamówienie może zostać dostarczone w ciągu 7-15 dni, niektóre gorące produkty mogą być szybko dostarczone w ciągu 1 tygodnia.To zależy od ilości.
P: Czy mogę najpierw pobrać próbkę?
Odp.: Oczywiście, mamy zaszczyt zaoferować Ci próbkę do testu przed złożeniem formalnego zamówienia.
