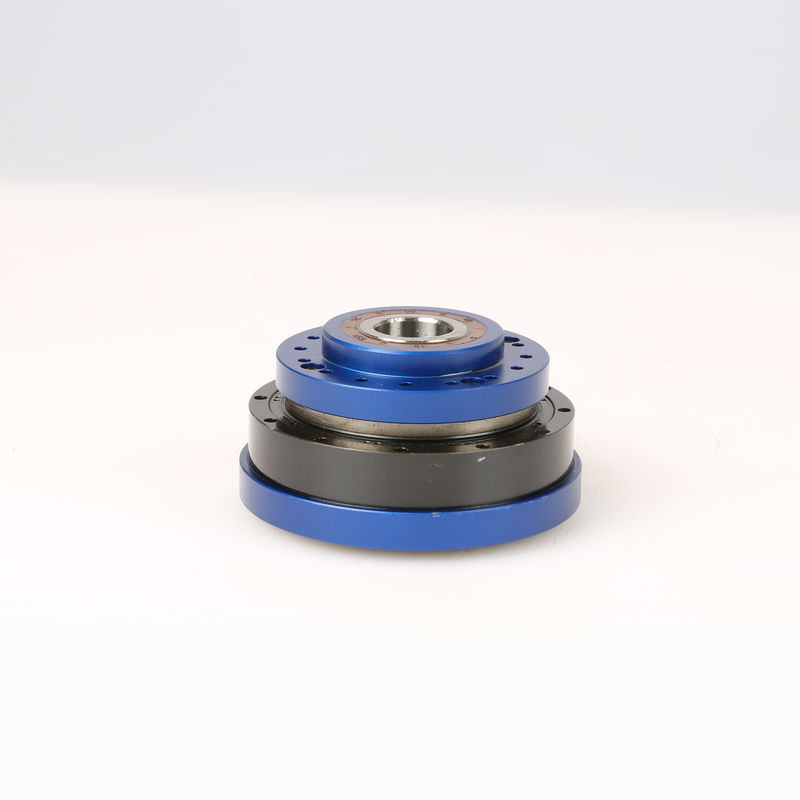

ISO9001 Harmonic Drive Reducer 100 do 1 Skrzynia biegów do złącza robota
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Wanshsin |
| Orzecznictwo: | ISO9001, CE, CCC |
| Numer modelu: | WSHG-25-100 |
Zapłata:
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | opakowanie kartonowe |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 10 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Współczynnik redukcji: | 50,80,100,120 | Moment wyjściowy: | 3,5 Nm - 160 Nm |
|---|---|---|---|
| Prędkość wyjściowa: | 30-200 obr./min | Znamionowa prędkość wejściowa: | 3000-3500 obr./min |
| Maksymalna prędkość wejściowa: | 8000 obr / min | Seria rozmiarów: | 14,17,20,25,32 |
| Układ przekładni: | Harmoniczny | Materiał: | Stal nierdzewna |
| Wał wyjściowy: | Wyjście wału pełnego / wyjście wału drążonego | Dostosowywanie: | Do przyjęcia |
| High Light: | Robot Joint Harmonic Drive Reducer,ISO9001 Harmonic Drive Reducer,ISO9001 100 do 1 Gearbox |
||
opis produktu
Współczynnik redukcji redukcji harmonicznych 1:50, 1:80, 1: 100, 1: 120 Wyjściowy moment obrotowy 3,5-160 Nm dla złącza robota
CECHY PRODUKTU
1. Wysoka dokładność: znaczny procent zębów ma zawsze zazębioną siatkę i jest zazębiony w dwóch strefach oddalonych od siebie o 180 stopni.Oznacza to, że wpływ błędów podziałki zębów i skumulowanych błędów podziałki na dokładność obrotu jest zneutralizowany, co zapewnia wysoką dokładność pozycjonowania i obrotową.
2. Współczynnik redukcji dużej prędkości: reduktor harmonicznych ma wysokie, jednostopniowe przełożenia 1 / 30-1 / 500.Trzy podstawowe komponenty na tej samej osi bez skomplikowanych konstrukcji mogą zapewnić wysokie współczynniki redukcji.
3. Wysoki moment obrotowy: każdy ząb jest poddawany niewielkiej ilości siły, ale zapewnia wysoki moment obrotowy ze względu na sposób, w jaki zęby stykają się ze sobą oraz ponieważ duży procent zębów w linii flexspline jest zawsze zazębiony .
4. Małe rozmiary i niewielka waga: będąc mniejszym wielkością konwencjonalnych mechanizmów przekładniowych i mniejszym ciężarem, reduktor harmonicznych przekładni zapewnia takie same poziomy momentu obrotowego i współczynnika redukcji prędkości, jak jego konwencjonalne odpowiedniki, umożliwiając zmniejszenie i zmniejszenie maszyn i urządzeń. zapalniczka.
5. Doskonała wydajność i długa żywotność.
6. Cicha i minimalna wibracja.
Dzika aplikacja:
Robot przemysłowy, robot usługowy, robot maszyny metalowej, urządzenie medyczne, sprzęt do testów analitycznych, sprzęt związany z energią, maszyna do produkcji papieru ...
| Model | Stosunek | Znamionowy moment obrotowy przy wejściu 2000r / min | Maksymalna dozwolonaMoment obrotowy do uruchamiania i zatrzymywania |
Maksymalna dozwolona Średni moment obciążenia |
Maksymalny dopuszczalny chwilowy moment obrotowy | Maksymalna dopuszczalna prędkość wejściowa | Arcsec |
Długość życia (godziny) |
| WCSF | 50-120 | 5,4-137 | 18-353 | 6,9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
P: Co powinienem podać, wybierając skrzynię biegów / reduktor prędkości?
Odp .: Najlepszym sposobem jest podanie parametru na rysunku silnika.Nasz inżynier sprawdzi i poleci najbardziej odpowiedni model skrzyni biegów w celach informacyjnych.Lub możesz również podać poniższą specyfikację:
1) Typ, model i moment obrotowy.
2) Stosunek lub prędkość wyjściowa
3) Warunki pracy i sposób podłączenia
4) Jakość i nazwa zainstalowanej maszyny
5) Tryb wejściowy i prędkość wejściowa
6) Model marki silnika lub rozmiar kołnierza i wału silnika
P: Czy jesteś producentem silników?
Odp.: Tak, jesteśmy producentem silników.opracowujemy i produkujemy zarówno silniki, jak i reduktory biegów w naszej własnej fabryce.
P: Jak długo trwa realizacja zamówienia?
Odp.: Zwykle twoje zamówienie może zostać dostarczone w ciągu 7-15 dni, niektóre gorące produkty mogą być szybko dostarczone w ciągu 1 tygodnia.To zależy od ilości.
P: Czy mogę najpierw pobrać próbkę?
Odp.: Oczywiście, mamy zaszczyt zaoferować Ci próbkę do testu przed złożeniem formalnego zamówienia.
