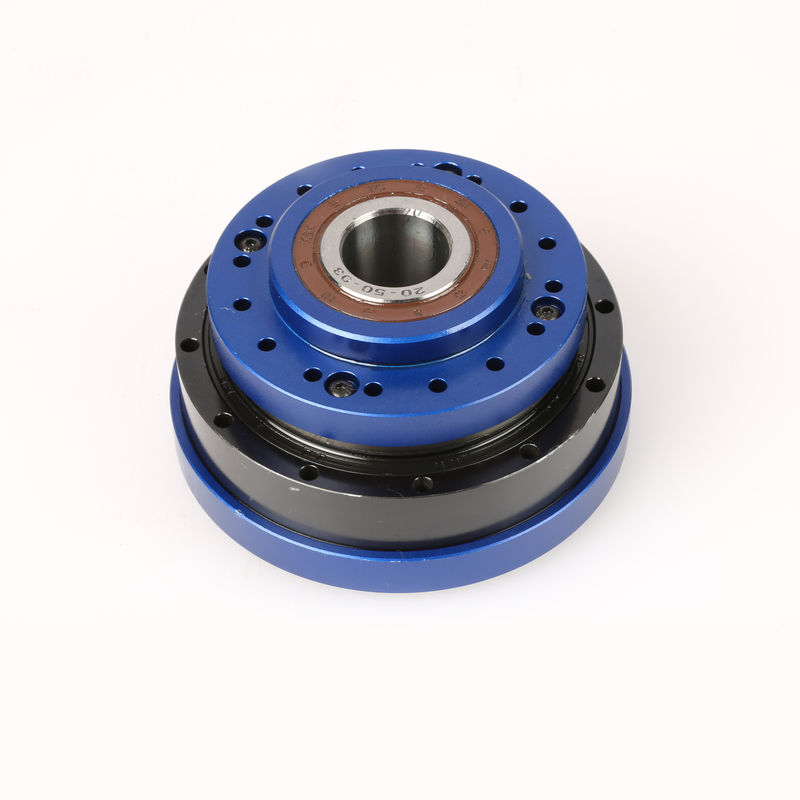

Reduktor harmonicznych napędu wału pełnego

Reduktor harmonicznych napędu wału pełnego

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: Wanshsin
Orzecznictwo: ISO9001, CE, CCC
Numer modelu: WSHG-25-100

Zapłata:

Minimalne zamówienie: 1 kawałek
Cena: Negotiable
Szczegóły pakowania: opakowanie kartonowe
Czas dostawy: 3-7 dni roboczych
Zasady płatności: L / C, T / T, Western Union
Możliwość Supply: 10 000 sztuk miesięcznie
Najlepsza cena Kontakt

Szczegóły informacji

Seria rozmiarów: 14,17,20,25,32 Współczynnik redukcji: 50,80,100,120
Moment wyjściowy: 3,5 Nm - 160 Nm Znamionowa prędkość wejściowa: 3000-3500 obr./min
Maksymalna prędkość wejściowa: 8000 obr / min Prędkość wyjściowa: 30-200 obr./min
Wał wyjściowy: Wyjście wału pełnego Długość życia: 10000-15000 godzin
High Light:

Reduktor harmonicznych napędu z wałem stałym

,

przełożenie 1: 120 Reduktor napędu harmonicznego

,

Reduktor prędkości harmonicznej wału litego

opis produktu

Współczynnik redukcji mocy wyjściowej wału stałego z reduktorem harmonicznych 1: 50,80,100,120 dla maszyny drukarskiej

CECHY PRODUKTU



Reduktor napędu harmonicznego jest rodzajem przekładni zębatej, która opiera się na generatorze fal wyposażonym w elastyczne łożysko, dzięki czemu elastyczna przekładnia wytwarza kontrolowane odkształcenie sprężyste i zazębia się ze sztywną przekładnią, aby przenosić ruch i moc.



Reduktor harmonicznych Wanshsin ma szeroki zakres przełożenia, dużą liczbę zazębiających się zębów, dużą nośność, wysoką dokładność ruchu, płynny ruch, mały rozmiar, niewielką wagę, brak uderzenia, niski poziom hałasu, regulowany luz boczny zęba, prostą konstrukcję i wysoka wydajność transmisji, dobra współosiowość, może osiągnąć szybki ruch i inne cechy.



Stosowany głównie we wszelkiego rodzaju lekkich robotach przemysłowych, ramionach robotów, drukarniach, maszynach papierniczych, maszynach medycznych, pomiarach, analizach, maszynach testujących, dużych teleskopach, precyzyjnych maszynach pakujących, sprzęcie do produkcji półprzewodników, sprzęcie do produkcji FPD, urządzeniach komunikacyjnych, maszynach lotniczych, CNC Precyzyjne systemy transmisji wymagające dużej objętości, takie jak obrabiarki, radary i różne naziemne stacje satelitarne itp.



Model Stosunek Znamionowy moment obrotowy przy wejściu 2000r / min Maksymalna dozwolonaMoment obrotowy do uruchamiania i zatrzymywania

Maksymalna dozwolona Średni moment obciążenia

Maksymalny dopuszczalny chwilowy moment obrotowy Maksymalna dopuszczalna prędkość wejściowa Arcsec

Długość życia

(godziny)

WCSF 50-120 5,4-137 18-353 6,9-216 35-686 4500-8000 10-20 10000-15000
WCSG 50-120 6,3-160 21-413 8-253 42-803 4500-8000 15-20 10000-15000
WSHG 50-120 6,3-160 21-413 8-253 42-803 4500-8000 15-20 10000-15000
WSHD 50-100 3,5-91 11,4-221 4,6-143 23-397 4500-8000 10-20 10000-15000
WCSD 50-100 3,5-91 11,4-221 4,6-143 23-397 4500-8000 10-20 10000-15000
