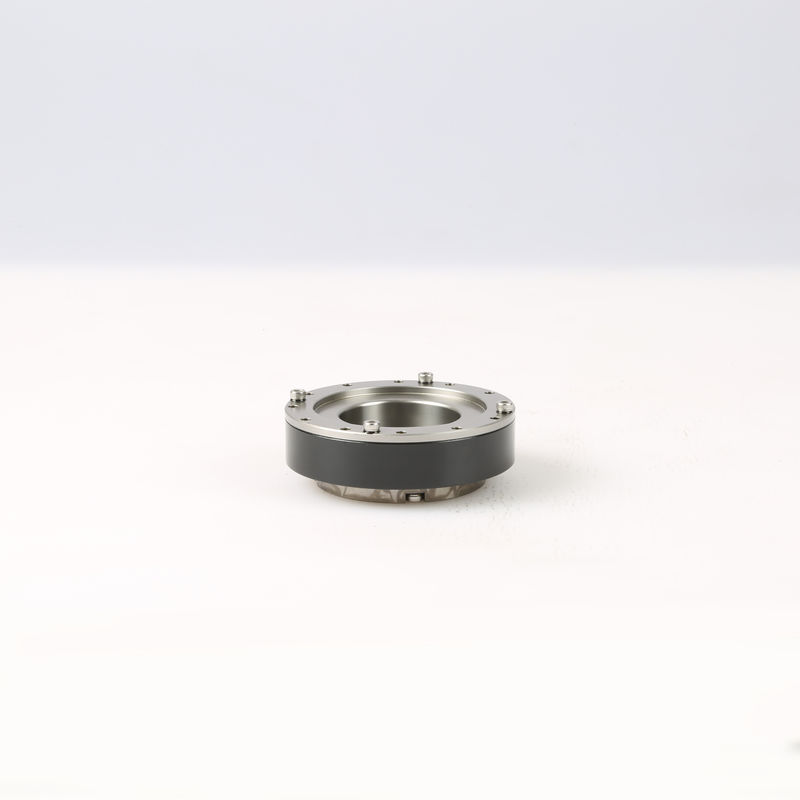

Niski poziom hałasu 3500 obr./min. Harmonic Drive Reducer Płynny ruch

Współczynnik redukcji przetwornika harmonicznego 1: 50,80,100,120 dla maszyny drukarskiej

CECHY PRODUKTU

Jako reduktor, harmoniczny reduktor biegów jest często w stanie: napędza generator fal, kołowy splajn jest nieruchomy, koniec wyjściowy flexspline

Kiedy generator fal jest umieszczony wewnątrz flexspline, flexspline jest zmuszany do uzyskania eliptycznego kształtu, powodując, że zęby flexspline sprzęgają się z profilem zębów okrągłego splajnu wzdłuż większej osi elipsy, z zębami całkowicie odłączonymi od mniejszej osi elipsy

Obrót generatora fal powoduje, że flexspline odkształca się w sposób ciągły, zęby zmieniają stan roboczy w procesie sprzęgania i rozłączania, a tym samym realizowana jest transmisja ruchu między generatorem fal a flexspline.

Reduktor harmonicznych Wanshsin ma szeroki zakres przełożeń, dużą liczbę zazębiających się zębów, dużą nośność, wysoką dokładność ruchu, płynny ruch, brak uderzeń, niski poziom hałasu, regulowany luz boczny zęba, prostą konstrukcję, mały rozmiar, niewielką wagę i wysoka wydajność transmisji, dobra współosiowość, może osiągnąć szybki ruch i inne cechy.

Stosowany głównie we wszelkiego rodzaju lekkich robotach przemysłowych, ramionach robotów, drukarniach, maszynach papierniczych, maszynach medycznych, pomiarach, analizach, maszynach testujących, dużych teleskopach, precyzyjnych maszynach pakujących, sprzęcie do produkcji półprzewodników, sprzęcie do produkcji FPD, urządzeniach komunikacyjnych, maszynach lotniczych, CNC Precyzyjne systemy transmisji wymagające dużej objętości, takie jak obrabiarki, radary i różne naziemne stacje satelitarne itp.
