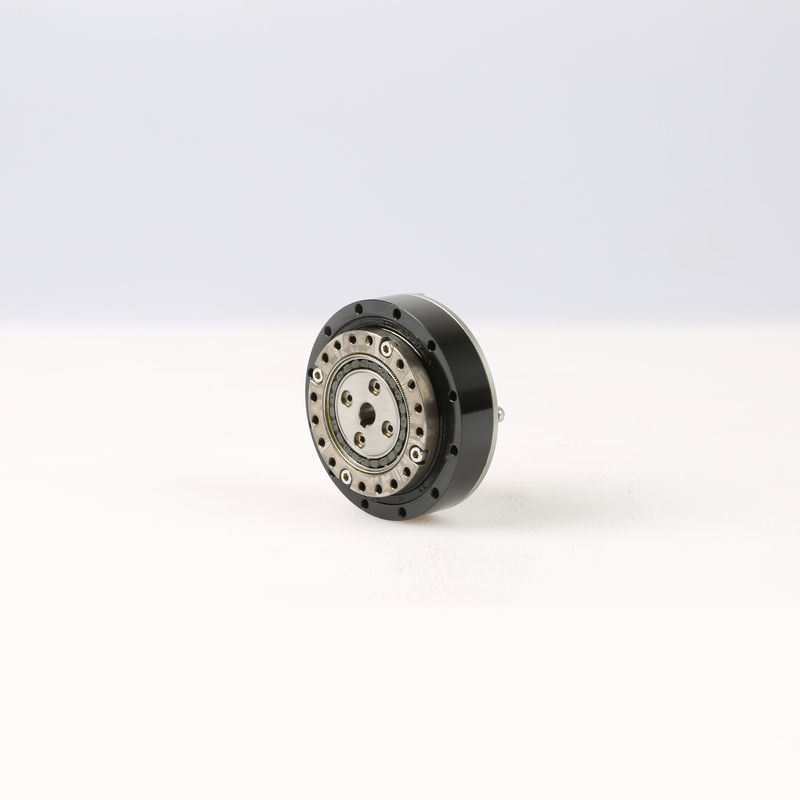

Wanshsin 25 obr / min reduktor harmonicznych przekładni z szerokim zakresem przełożenia
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Wanshsin |
| Orzecznictwo: | ISO9001, CE, CCC |
| Numer modelu: | WSHG-25-100 |
Zapłata:
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | opakowanie kartonowe |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 10 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| reakcja: | ≤ 20 łuku / sek | Współczynnik redukcji: | 50,80,100,120 |
|---|---|---|---|
| Moment wyjściowy: | 3,5 Nm - 160 Nm | Prędkość wyjściowa: | 30-200 obr./min |
| Znamionowa prędkość wejściowa: | 3000-3500 obr./min | Maksymalna prędkość wejściowa: | 8000 obr / min |
| Seria rozmiarów: | 14,17,20,25,32 | Układ przekładni: | Harmoniczny |
| Materiał: | Stal nierdzewna | Dostosowywanie: | Do przyjęcia |
| High Light: | Wanshsin Harmonic Gear Reducer,25 rpm Harmonic Gear Reducer,Wanshsin Harmonic Reducer |
||
opis produktu
Współczynnik redukcji przetwornika harmonicznego 1:50, 1:80, seria rozmiarów 14/17/20/25/32 dla maszyny drukarskiej
CECHY PRODUKTU
Skład harmonicznego reduktora biegów
Reduktor harmonicznych składa się z trzech podstawowych elementów: generatora fal, elastycznej linii i okrągłego splajnu.
Generator fal: składa się z łożyska kulkowego i eliptycznej krzywki.Generator fal jest zwykle przymocowany do końcówki wejściowej, wewnętrzny pierścień łożyska jest zamocowany wokół krzywki, powodując odkształcenie zewnętrznego pierścienia łożyska do kształtu eliptycznego
Flexspline: jest to elastyczny, cienkościenny element z zębami zębatymi na zewnętrznej powierzchni, zwykle mocowany na końcu wyjściowym.
Okrągły splajn: jest to sztywny stalowy pierścień z wewnętrznymi zębami.Zwykle ma dwa zęby więcej niż flexspline i generalnie jest zamontowany na obudowie
Reduktor harmonicznych Wanshsin ma szeroki zakres przełożenia, dużą liczbę zazębiających się zębów, dużą nośność, wysoką dokładność ruchu, płynny ruch, mały rozmiar, niewielką wagę, brak uderzenia, niski poziom hałasu, regulowany luz boczny zęba, prostą konstrukcję i wysoka wydajność transmisji, dobra współosiowość, może osiągnąć szybki ruch i inne cechy.
| Model | Stosunek | Znamionowy moment obrotowy przy wejściu 2000r / min | Maksymalna dozwolonaMoment obrotowy do uruchamiania i zatrzymywania |
Maksymalna dozwolona Średni moment obciążenia |
Maksymalny dopuszczalny chwilowy moment obrotowy | Maksymalna dopuszczalna prędkość wejściowa | Arcsec |
Długość życia (godziny) |
| WCSF | 50-120 | 5,4-137 | 18-353 | 6,9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
P: Co powinienem podać, wybierając skrzynię biegów / reduktor prędkości?
Odp .: Najlepszym sposobem jest podanie parametru na rysunku silnika.Nasz inżynier sprawdzi i poleci najbardziej odpowiedni model skrzyni biegów w celach informacyjnych.Lub możesz również podać poniższą specyfikację:
1) Typ, model i moment obrotowy.
2) Stosunek lub prędkość wyjściowa
3) Warunki pracy i sposób podłączenia
4) Jakość i nazwa zainstalowanej maszyny
5) Tryb wejściowy i prędkość wejściowa
6) Model marki silnika lub rozmiar kołnierza i wału silnika
P: Czy jesteś producentem silników?
Odp.: Tak, jesteśmy producentem silników.opracowujemy i produkujemy zarówno silniki, jak i reduktory biegów w naszej własnej fabryce.
P: Jak długo trwa realizacja zamówienia?
Odp.: Zwykle twoje zamówienie może zostać dostarczone w ciągu 7-15 dni, niektóre gorące produkty mogą być szybko dostarczone w ciągu 1 tygodnia.To zależy od ilości.
P: Czy mogę najpierw pobrać próbkę?
Odp.: Oczywiście, mamy zaszczyt zaoferować Ci próbkę do testu przed złożeniem formalnego zamówienia.
