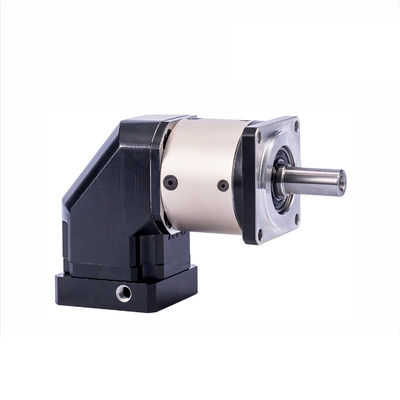

High Precision P3 15 obr./min. Reduktor prędkości pod kątem prostym o średnicy 40 mm
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Wanshsin |
| Orzecznictwo: | ISO9001, CCC, CE |
| Numer modelu: | WPFR090010KP1 |
Zapłata:
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | opakowanie kartonowe |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 10 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Moment wyjściowy: | 5-550Nm | Maksymalna prędkość wejściowa: | 10000 obr./min |
|---|---|---|---|
| Prędkość wyjściowa: | 15-3000 obr / min | Układ przekładni: | proste |
| rozmiar: | 042, 060, 080, 115, 142 | precyzja: | P1, P2, P3 |
| Długość życia: | 10000 godzin pracy | Wydajność: | ≥95% dla przekładni 1-stopniowej, ≥92% dla 2-stopniowej |
| Podkreślić: | P3 15 obr / min Reduktor prędkości kątowej,15 obr / min Przekładnia planetarna 90 stopni,40 mm 15 obr / min Reduktor prędkości kątowej |
||
opis produktu
Przekładnia planetarna kątowa serii WPFR
CECHY PRODUKTU
- Planetarny wysięgnik i wał wyjściowy to zintegrowana konstrukcja zaprojektowana w celu zapewnienia maksymalnej sztywności skrętnej.
- Koło planetarne z pełną igłą, zwiększa powierzchnię styku, aby poprawić sztywność i wyjściowy moment obrotowy.
- Koła zębate są nawęglane i hartowane do HRC62 z powierzchnią ze stali niskowęglowej dla optymalnego zużycia i udarności.
- Koła zębate odnoszą się do projektowania wspomaganego programowo importowanego z zagranicy w celu uzyskania najlepszego kształtu zębów w celu zmniejszenia hałasu.
- Zacisk wejściowy jest połączony z wałem silnika podwójnie szczelnie, aby uzyskać maksymalną siłę zacisku i zerowe przenoszenie mocy.
- Zastosuj konstrukcję spiralnej przekładni stożkowej, zapewnij wysoki wyjściowy moment obrotowy, o ponad 30 ％ wyższy niż prosty przekładnia stożkowa.
- Prędkość wejściowa o wysokiej tolerancji, ponad 8 razy wyższa niż na wejściu prostego koła zębatego stożkowego.
- Odcisk zazębienia spiralnego koła zębatego stożkowego został zoptymalizowany przez optymalną konstrukcję, a obciążenie powierzchni stykowych zębów jest jednolite i długa żywotność.
- Ślimakowe koła zębate stożkowe są zazębione dzięki optymalnej analizie błędów ruchu i ścisłej kontroli procesu, aby zapewnić wysoką precyzję luzu roboczego.
| Rozmiar | WAB | ZWITEK | WVRB | WAE | WPF | WPL | WR |
| Stosunek | 3 ~ 200 | 3 ~ 200 | 3 ~ 200 | 3 ~ 200 | 3 ~ 200 | 3 ~ 200 | 1, 2, 3, 5 |
| Maksymalna prędkość wejściowa | 10000 obr./min | 10000 obr./min | 10000 obr./min | 10000 obr./min | 10000 obr./min | 10000 obr./min | 2000 obr / min |
| Moment wyjściowy | 14 ~ 2000 Nm | 14 ~ 2000 Nm | 14 ~ 2000 Nm | 14 ~ 2000 Nm | 12 ~ 550 Nm | 12 ~ 550 Nm | 15 ~ 60 Nm |
| Precyzyjny luz | P1 / P2 / P3 | P0 / P1 / P2 | P1 / P2 / P3 | P1 / P2 / P3 | P1 / P2 / P3 | P1 / P2 / P3 | P1 / P2 / P3 |
Wysoce precyzyjna przekładnia planetarna dopasowana do silnika serwo, silnik krokowy jest szeroko stosowany.Najniższy luz; wysoki wyjściowy moment obrotowy; wysoka sprawność (96%); szlifowane zęby;22 stosunki i = 3, .... 512;niska nioza <65dB (A);dowolna pozycja montażowa; łatwy montaż silnika; smarowanie na cały okres eksploatacji; średnice figur 40,60,80,120,160 mm; więcej opcji!
FAQ
P: Co powinienem podać, wybierając skrzynię biegów / reduktor prędkości?
Odp .: Najlepszym sposobem jest podanie parametru do rysunku silnika.Nasz inżynier sprawdzi i poleci najbardziej odpowiedni model skrzyni biegów w celach informacyjnych.Lub możesz również podać poniższą specyfikację:
1) Typ, model i moment obrotowy.
2) Stosunek lub prędkość wyjściowa
3) Warunki pracy i sposób podłączenia
4) Jakość i nazwa zainstalowanej maszyny
5) Tryb wejściowy i prędkość wejściowa
6) Model marki silnika lub rozmiar kołnierza i wału silnika
P: Czy jesteś producentem silników?
Odp.: Tak, jesteśmy producentem silników.opracowujemy i produkujemy zarówno silniki, jak i reduktory biegów w naszej własnej fabryce.
P: Jak długo trwa realizacja zamówienia?
Odp.: Zwykle twoje zamówienie może zostać dostarczone w ciągu 7-15 dni, niektóre gorące produkty mogą być szybko dostarczone w ciągu 1 tygodnia.To zależy od ilości.
P: Czy mogę najpierw pobrać próbkę?
Odp.: Oczywiście, mamy zaszczyt zaoferować Ci próbkę do testu przed złożeniem formalnego zamówienia.
