Przekładnia planetarna o wysokiej precyzji P3 1200Nm Seria WVRBR
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Wanshsin |
| Orzecznictwo: | ISO9001, CCC, CE |
| Numer modelu: | WVRBR090010KP1 |
Zapłata:
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | opakowanie kartonowe |
| Czas dostawy: | 3-7 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 10 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Moment wyjściowy: | 9-1200Nm | Maksymalna prędkość wejściowa: | 10000 obr./min |
|---|---|---|---|
| Prędkość wyjściowa: | 15-3000 obr / min | Układ przekładni: | śrubowaty |
| rozmiar: | 042, 060, 090, 115, 140, 180 | precyzja: | P1, P2, P3 |
| Długość życia: | 20000 godzin pracy | Wydajność: | ≥95% dla przekładni 1-stopniowej, ≥92% dla 2-stopniowej |
| Podkreślić: | Reduktor przekładni planetarnej 1200Nm,reduktor planetarny P3 1200Nm,redukcja przekładni planetarnej 1200Nm |
||
opis produktu

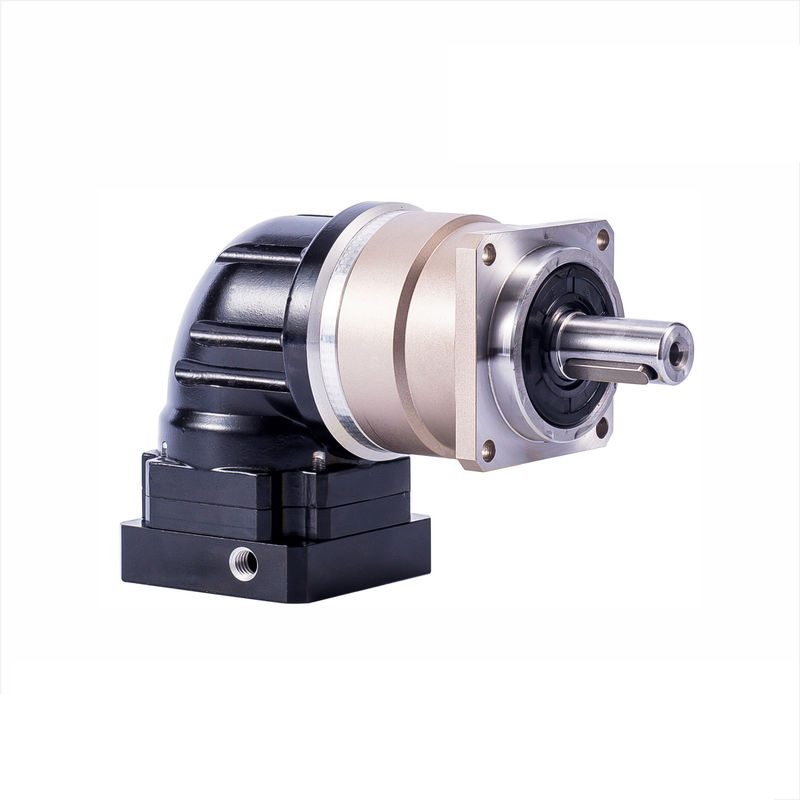

Przekładnia planetarna kątowa serii WVRBR o wysokiej precyzji P1 P2 P3
CECHY PRODUKTU
- Planetarny wysięgnik i wał wyjściowy to zintegrowana konstrukcja zaprojektowana w celu zapewnienia maksymalnej sztywności skrętnej.
- Koło planetarne z pełną igłą, zwiększa powierzchnię styku, aby poprawić sztywność i wyjściowy moment obrotowy.
- Koła zębate są nawęglane i hartowane do HRC62 z powierzchnią ze stali niskowęglowej dla optymalnego zużycia i udarności.
- Koła zębate odnoszą się do projektowania wspomaganego programowo importowanego z zagranicy w celu uzyskania najlepszego kształtu zębów w celu zmniejszenia hałasu.
- Zacisk wejściowy jest połączony z wałem silnika podwójnie szczelnie, aby uzyskać maksymalną siłę zacisku i zerowe przenoszenie mocy.
- Zastosuj konstrukcję spiralnej przekładni stożkowej, zapewnij wysoki wyjściowy moment obrotowy, o ponad 30 ％ wyższy niż prosty przekładnia stożkowa.
- Prędkość wejściowa o wysokiej tolerancji, ponad 8 razy wyższa niż na wejściu prostego koła zębatego stożkowego.
- Odcisk zazębienia spiralnego koła zębatego stożkowego został zoptymalizowany przez optymalną konstrukcję, a obciążenie powierzchni stykowych zębów jest jednolite i długa żywotność.
- Ślimakowe koła zębate stożkowe są zazębione dzięki optymalnej analizie błędów ruchu i ścisłej kontroli procesu, aby zapewnić wysoką precyzję luzu roboczego.
| Rozmiar | WAB | ZWITEK | WVRB | WAE | WPF | WPL | WR |
| Stosunek | 3 ~ 200 | 3 ~ 200 | 3 ~ 200 | 3 ~ 200 | 3 ~ 200 | 3 ~ 200 | 1, 2, 3, 5 |
| Maksymalna prędkość wejściowa | 10000 obr./min | 10000 obr./min | 10000 obr./min | 10000 obr./min | 10000 obr./min | 10000 obr./min | 2000 obr / min |
| Moment wyjściowy | 14 ~ 2000 Nm | 14 ~ 2000 Nm | 14 ~ 2000 Nm | 14 ~ 2000 Nm | 12 ~ 550 Nm | 12 ~ 550 Nm | 15 ~ 60 Nm |
| Precyzyjny luz | P1 / P2 / P3 | P0 / P1 / P2 | P1 / P2 / P3 | P1 / P2 / P3 | P1 / P2 / P3 | P1 / P2 / P3 | P1 / P2 / P3 |
Opcje
- Sposób na wpust wału wyjściowego, bez klucza jest dostępny.
- Smar syntetyczny, dostępny smar niskotemperaturowy.
- Dostępne rozwiązanie z kołnierzem adapterowym.
